碳纤维布增强砌体墙抗震能力

　　

　　我国的民用住宅建筑中砌体结构占90%以上。砌体结构多采用砖和砂浆砌筑，通过内外砖墙的咬砌达到具有一定整体连接性的目的。由于组成的基本材料和连接方式决定了多层砌体房屋变形能力小，其有脆性性质，房屋的抗震性能较差，因此在抗震设防区改善砌体结构延性，提高房屋的抗震性能具有极其重要的意义。

　　二、粘贴片材加固法

　　墙面粘贴纤维增强复合材料方法。纤维增强复合材料具有轻质、高强、耐腐蚀等优点，是较理想的新型复合材料。粘贴纤维布的方法还具有能对结构的不同部位和不同环境下的结构进行施工、受力均匀、不会造成应力集中、不占用建筑空间、施工工期较短、结构外观尺寸不会出现明显变化、修复加固效果显著等特点。

　　对由于地震等原因导致破坏的砌体，当砌体未出现砖被压碎等严重破坏现象时，用纤维布加固的效果是非常显著的，纤维布可以恢复绝大部分承载力，提高极限位移，改善砌体的抗震性能。

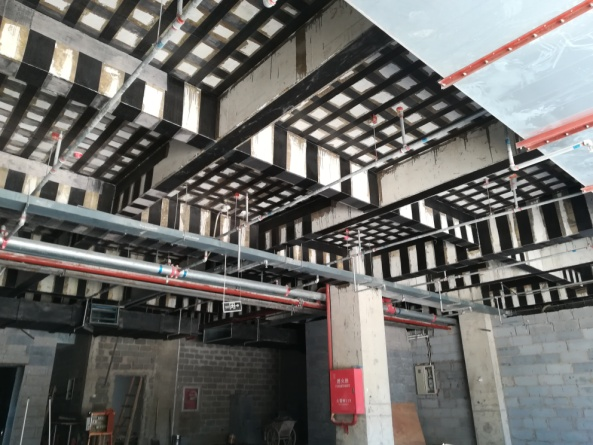

　　三、粘贴碳纤维布加固构造做法

　　1.被加固的砖墙，其现场实测的砖强度等级不得低于MU7.5，砂浆强度等级不宜低于M2.5，已开裂、腐蚀、老化的砖墙不得采用此方法加固;粘贴碳纤维布对砖墙进行抗震加固时，应采用连续粘贴形式，以增强墙体的整体性能。

　　2.碳纤维布加固的构造尚应符合下列要求：

　　①碳纤维布条带在全墙面上宜等间距均匀布置，条带宽度不宜小于100mm，条带的最大净距不宜大于三块砖块的高度及200mm。

　　②沿碳纤维布条带方向及端部应有可靠的锚固措施，可采用M10对穿螺杆及5mm厚钢板沿布方向进行锚固，间距不大于1000mm;可根据墙体端部情况，采用对穿螺栓垫板压牢，当碳纤维布条带需绕过阳角时，阳角转角处曲率半径不应小于20mm。当有可靠的工程经验或试验资料时，也可采用其他机械锚固方式。

　　③当采用搭接的方式接碳纤维布条带时，搭接长度不应小于200mm，且应在搭接长度中部设置一道锚栓锚固。

　　④砖墙表面加固前，应先做水泥砂浆抹平层，层厚不应小于15mm且应平整，水泥砂浆强度等级应不低于M10，待抹平层硬化、干燥后方可粘贴碳纤维布。

• 上一篇：房屋墙体出现裂缝应该怎么解决?
• 下一篇：女儿墙开裂的原因
