女儿墙开裂的原因

　　

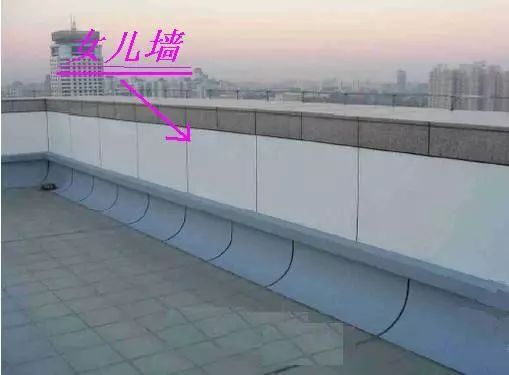

　　女儿墙出现的问题，不可否认有许多是属于施工质量方面，但更主要的是设计时对此重视不够，只注重建筑设计，而忽略了结构上的设计。个别女儿墙连起码的构造措施都不具备，更多的女儿墙在形式上设有压顶圈梁和构造柱，而且配筋量太少，间距太大，实际起不到应有的约束作用，其后果是相当严重的。

　　女儿墙开裂主要是温度变形所致。女儿墙上的压顶圈梁一般在纵向的配筋只有较低，不能起到控制开裂的作用。因此在压顶收缩的驱使下，女儿墙上部砌体开裂有加剧的趋势。

　　楼盖板和圈梁受保温隔热层的保护，年温差变化不大，胀缩变形相对很小，可近似视为固定底盘，对女儿墙的变形具有较强的制约作用。该种制约随女儿墙高度的增加而逐渐减弱。

　　女儿墙顶部的裂缝按某种方式分布，缝宽随其间距大小而变化。间距3～6m时常见裂缝宽度有超过1mm的。如该裂隙中间为细小粉尘、泥浆或其他水溶物质所充填，则该缝隙将永远无法愈合。

　　在夏季最热时，女儿墙砖砌体的膨胀与其干缩相抵消，一般不会产生较大的膨胀变形。而其上的压顶混凝土则不然，经太阳直射，其表面温度t3可达45℃，在压顶长度膨胀下，这种应变可能将粘结的砖层推动，发生剪切变形而与底层分离，所产生的纵向位移以两端为最大。由于受底层被推离原位砖砌体的阻滞，该压顶很难缩回原状，从而留下一些永久性的裂缝。

• 上一篇：碳纤维布增强砌体墙抗震能力
• 下一篇：建筑加固方案如何确定最适合的
