　　烟囱是很多工厂的附属设备，是很多工厂、供暖、化工厂等的标志性建筑物之一。它的主要作用是产生将气体烟雾从建筑中排出。所以说对于烟囱及时的进行加固是很重要的。下面就和UETER加固设计一起看一下砖烟囱加固的介绍。

　　1 概述

　　砖烟囱不符合国家标准 《 建筑抗震鉴定标准 》 GB 50023-2009时，应进行抗震加固。普通类型的独立砖烟囱的高度符合国家标准《建筑抗震 鉴定标准》GB 50023-2009时，可采用本节的加固方法。地震时有倒塌伤人危险且无加固价值的烟囱应拆除。

　　2 加固要求

　　2.1 砖烟囱不符合抗震鉴定要求时，可采用钢筋网砂浆面层 或扁钢构套加固。

　　2.2 加固时，高度不超过50m的砖烟囱可不进行抗震验算。

　　3 扁钢构套加固采用扁钢构套加固时，应符合下列规定：

　　3.1 砖烟囱实际的砖强度等级不宜低于MU7.5,实际的砂浆强 度等级不宜低于M2.5.

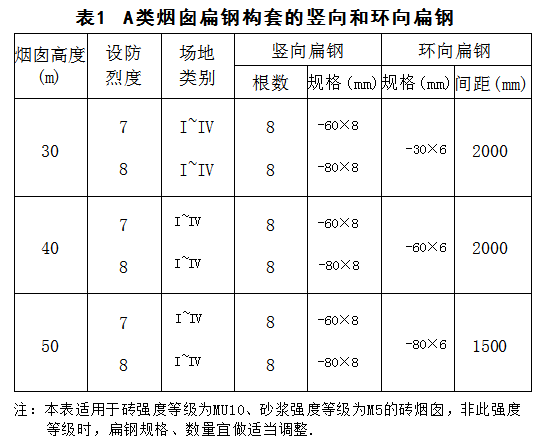

　　3.2 竖向扁钢和环向扁钢(环箍)的规格数量，A类烟囱可按 表1选用。当抗震设防烈度为6度时可按7度选用，但竖向扁钢 厚度可减少2mm;对于抗震设防烈度为6~8度的B类烟囱，扁钢 的截面面积宜比表1增加15%。

　　3.3 竖向扁钢应紧贴砖筒壁，且每个1.0m应采用钢筋与筒壁 锚拉，下端应锚固在基础或深入地面500mm以下的圈梁内。

　　3.4 环向扁钢宜以花篮螺栓方法施加一定的预应力(见表2), 并应与竖向扁钢焊接。

　　3.5 角钢、扁钢与烟囱贴合面间应采用水泥砂浆填塞，也可采 用灌浆料进行压注。

　　3.6 型钢表面宜包裹钢丝网并抹厚度不小于25mm的1:3水泥 砂浆做防护层。否则，应对型钢表面进行防腐处理。

　　4 钢筋网砂浆面层采用钢筋网砂浆面层时，应符合下列规定：

　　4.1 水泥砂浆的强度等级宜采用M10,面层厚度可为40~60mm, 顶部应设钢筋混凝土圈梁。

　　4.2 采用钢筋网砂浆面层加固时，对于A类烟囱，钢筋网规格 可按表3选用，当抗震设防烈度为6度时可按7度选用，但竖向 钢筋直径可减少2mm,环向钢筋间距可采用300mm;对于设防烈 度为6~8度的B类烟囱，钢筋直径仍按表3选用，但竖向钢筋间 距不应大于250mm,环向钢筋间距不应大于200mm。

　　4.3 竖向钢筋的端部应设弯钩;下端应锚固在基础或深入地 面500mm以下的圈梁内，上端应锚固在顶部的圈梁内。

　　4.4 钢筋网与砖烟囱筒壁的锚固拉结方法及面层砂浆施工工 艺，与砖墙钢筋网砂浆面层加固方法相同。
