加固设计之房屋外加圈梁加固

　　曾经谈过很多加固方法，例如地基加固方法有锚杆静压加固、注浆加固等，梁加固有粘钢加固、碳纤维加固等。虽然加固方法很多，但是我们了解的加固方法不够齐全，下面就UETER建筑结构设计就和大家一起看一下房屋外加圈梁加固的介绍。

　　1当无圈梁或圈梁设置不符合现行规范要求，或纵横墙交接 处咬槎有明显缺陷，或房屋的整体性较差时，应增设圈梁进行 加固。外墙圈梁宜采用现浇钢筋混凝土，内墙圈梁可用钢拉杆 或在进深梁端加锚杆代替;当采用双面钢筋网砂浆面层或钢筋混凝土面层加固，且在上下端增设配筋加强带时，可不另设圈梁 。

　　2圈梁的布置、材料和构造

　　2.1增设的圈梁应与墙体可靠连接;圈梁在楼(屋)盖平面 内应闭合，在阳台、楼梯间等圈梁标高变换处，应有局部加强 措施;变形缝两侧的圈梁应分别闭合。

　　2.2钢筋混凝土圈梁应现浇，其混凝土强度等级不应低于 C20,钢筋宜采用HRB335级和HRB400级的热轧钢筋;对内墙圈 梁，可采用钢拉杆代替。

　　2.3钢筋混凝土圈梁截面高度不应小于180mm,宽度不应小 于120mm;圈梁的纵向钢筋，对A类砌体房屋，抗震设防烈度为7、8、9度时可分别采用4φ10、4φ10和4φ12,对B类砌体房 屋，抗震设防烈度为7、8、9度时可分别采用4φ10、4φ12和 4φ14;箍筋可采用φ6,其间距宜为200mm;外加柱和钢拉杆锚 固点两侧各500mm范围内，箍筋间距应加密至100mmy

　　2.4钢筋混凝土圈梁在转角处应设2根直径为12mm的斜筋。

　　2.5钢筋混凝土圈梁的钢筋外保护层厚度不应小于20mm,受 力钢筋接头位置应相互错开，其搭接长度为40d(d为纵向钢 筋直径)。任一搭接区段内，有搭接接头的钢筋截面面积不应 大于总面积的25%;有焊接接头的纵向钢筋截面面积不应大于 同一截面钢筋总面积的50%。

　　3圈梁的连接。钢筋混凝土圈梁与墙体的连接，可采用销 键、螺栓、锚栓或锚筋连接;型钢圈梁宜采用螺栓连接。销键、螺栓、锚栓或锚筋应符合下列要求：

　　3.1销键的高度宜与圈梁相同，其宽度和锚入墙内的深度均 不应小于180mm;销健的主筋可采用4φ8,箍筋可采用φ6;销 键宜设在窗口两侧，其水平间距可为1～2m。

　　3.2螺栓和锚筋的直径不应小于12mm,螺栓间距可为 0.5~1.0m;锚入圈梁内的垫板尺寸可采用60×60×6。

　　3.3对A类砌体房屋且砌筑砂浆强度等级不低于M2.5的墙体， 可采用M10~M16锚栓连接。

　　3.4角钢圈梁与墙体可采用普通螺栓拉结，螺杆直径不应小 于12mm,间距1.0~1.5m。

　　4代替内墙圈梁的钢拉杆应符合下列要求：

　　4.1当每开间均有横墙时，应至少隔开间采用2根中12的钢 筋;当多开间有横墙时，在横墙两侧的钢拉杆不应小于φ14。

　　4.2沿内纵墙端部布置的钢拉杆长度不得小于两开间;沿横 墙布置的钢拉杆两端应锚入外加构造柱、圈梁内，或与原墙 体锚固，但不得直接锚固在外廊柱头上;单面走廊的钢拉杆在 走廊的两侧墙体上都应锚固。

　　4.3当钢拉杆在增设圈梁内锚固时，可采用弯钩(弯钩的长 度不得小于拉杆直径的35倍)或加焊80×80×8的锚板(端头 埋件)埋入圈梁内;锚板与墙面的间隙不应小于50mm。

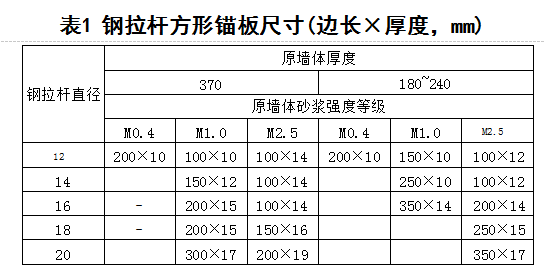

　　4.4钢拉杆在原墙体锚固时，应采用钢垫板，拉杆端部应加 焊相应的螺栓，钢拉杆在原墙体锚固的方形钢锚板的尺寸可按 表1采用。

　　5 用于增强A类砌体房屋纵、横墙连接的圈梁、钢拉杆，尚 应符合下列要求：

　　5.1 圈梁应现浇;抗震设防烈度为7、8度且砌筑砂浆强度等 级为M0.4时，圈梁截面高度不应小于200mm,宽度不应小于180mm。

　　5.2 当层高约3m、承重横墙间距不大于3.6m,且每开间外墙 面洞口不小于1.2m×1.5m时，增设圈梁的纵向钢筋可按表2采 用;钢拉杆的直径可按表3采用;单根拉杆直径过大时，可采 用双拉杆，但其总有效截面面积应大于单根拉杆有效截面面积 的1.25倍。

　　5.3 房屋为纵墙或纵横墙承重时，无横墙处可不设置钢拉 杆，但增设的圈梁应与楼(屋)盖可靠连接。

　　6 圈梁、钢拉杆的施工要点

　　6.1 增设圈梁处的墙面有酥碱、油污或饰面层时，应清除干 净;圈梁与墙体连接的孔洞应用水冲洗干净;混凝土浇筑前， 应浇水润湿墙面和木模板;锚筋和锚栓应可靠锚固。

　　6.2 圈梁的混凝土宜连续浇筑，不应在距钢拉杆(或横墙) 1m范围内留施工缝;圈梁顶面应做泛水，其底面应做滴水槽。

　　6.3 钢拉杆应张紧，不得弯曲和下垂;外露铁件应涂刷防 锈漆。
